مبدل حرارتی پوسته و لوله یا شل اند تیوب

در این مقاله از گروه فنی مهندسی کول تهویه به بررسی کامل مبدل شل اند تیوب، به انگلیسی (Shell & Tube Heat Exchanger) می‌پردازیم.

مبدل شل اند تیوب یا مبدل پوسته و لوله یکی از رایج‌ترین مبدل‌های حرارتی در صنعت تهویه است. از این مبدل برای تبادل و انتقال حرارت بین دو سیال که معمولاً آب و گاز مبرد (مایع و گاز) است استفاده می‌کنیم.

ساختار یک مبدل شل اند تیوب به شکل زیر است:

• شل (Shell): یک محفظه استوانه‌ای‌شکل (پوسته) که سیال سیستم تهویه در آن جربان دارد.
• تیوب (Tube): یک دسته لوله باریک که معمولاً مسی است، درون پوسته قرار می‌گیرد و سیال دوم از آن عبور می‌کند.
• صفحه تیوب یا (Tube sheet): صفحه‌ای که در دوسر پوسته استوانه‌ای‌شکل نصب می‌شود و لوله‌ها (tube) را ثابت نگه می‌دارد.
• (Buffle) یا بافل‌ها: صفحات فلزی هستند که در داخل شل قرار دارد و باعث تغییر مسیر سیال، بالابردن آشفتگی جریان سیال و بالابردن انتقال و تبادل حرارت می‌شوند.

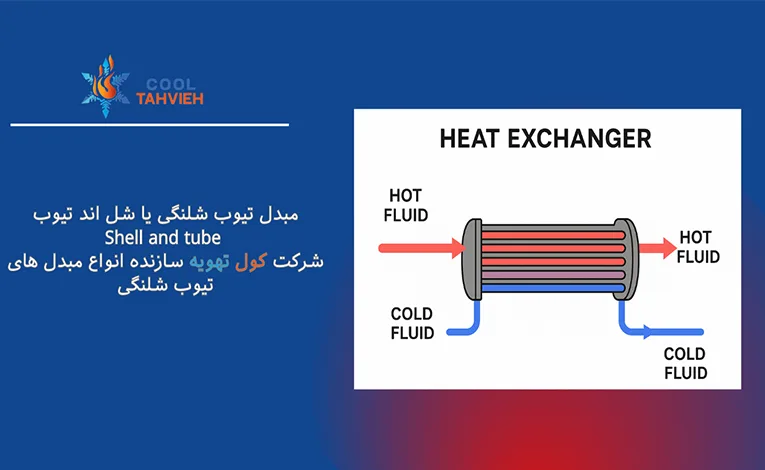

مبدل حرارتی چیست و چه کاربردی دارد؟

مبدل حرارتی یا (Heat Exchanger) به سیستمی گفته می‌شود که وظیفه اصلی آن انتقال حرارت بین دو یا چند سیال معمولاً (مایع و گاز) است به‌طوری‌که این سیال‌ها به‌هیچ‌وجه با هم مخلوط نشوند.

به‌طورکلی تصور کنید دو سیال با دمای متفاوت داریم:

• یکی داغ (مثلاً بخار یا آب گرم) در چیلرها آب
• یکی سرد (مثلاً آب یا هوا) در چیلرها گاز مبرد

مبدل حرارتی دما را بین این دو سیال بدون اینکه با هم تماس مستقیم داشته باشد جابه‌جا می‌کند؛ یعنی سیال داغ خنک‌تر و سیال سرد گرم‌تر می‌شود.

اجزای اصلی یک مبدل حرارتی هم به‌طورکلی به شرح زیر است:

• سطح انتقال حرارت لوله، صفحه یا پره
• مسیر عبور سیالات برای جداسازی و جلوگیری از اختلاط
• پوسته یا بدنه برای نگهداری اجزا

آیا مبدل شل اند تیوب همان مبدل صفحه‌ای است؟

خیر، مبدل صفحه یک نوع کامل متفاوت از انواع مبدل‌های حرارتی است. مبدل صفحه‌ای یا (Plate heat exchanger) دارای تعدادی صفحات فلزی موجدار و بسیار نازک است که این صفحات به‌صورت موازی و بافاصله کم از یکدیگر قرار می‌گیرد.

طرز کار مبدل صفحه‌ای به‌طورکلی به این شکل است که وقتی سیالات در کانال‌های باریک‌بین صفحات موجدار و نازک جریان پیدا می‌کنند تبادل حرارت صورت می‌گیرد.

ولی لازم به ذکر است در چیلرهایی که از مبدل صفحه‌ای استفاده می‌شود خرابی بیشتری دیده می‌شود.

معمولاً ما به مشتریان خود پیشنهاد می‌کنیم بجای استفاده از مبدل‌های صفحه‌ای که به‌صورت پیش‌فرض توسط برخی سازندگان چیلر استفاده می‌شود، از مبدل‌های شل اند تیوب استفاده کنند.

مزیت مبدل صفحه‌ای

• راندمان حرارتی بالاتر
• اندازه کوچک‌تر نسبت به مبدل پوسته و لوله

مزیت مبدل پوسته و لوله

• طول عمر بالاتر
• امکان تعمیر و بازسازی
• امکان ساخت مبدل تیوب شلنگی (شل اند تیوب) در ظرفیت‌های مختلف

از معایب مبدل صفحه‌ای نیز می‌توان به موارد زیر اشاره کرد:

• ترکیدن مبدل صفحه‌ای
• خرابی زیاد و طول عمر کم
• عدم امکان تعمیر

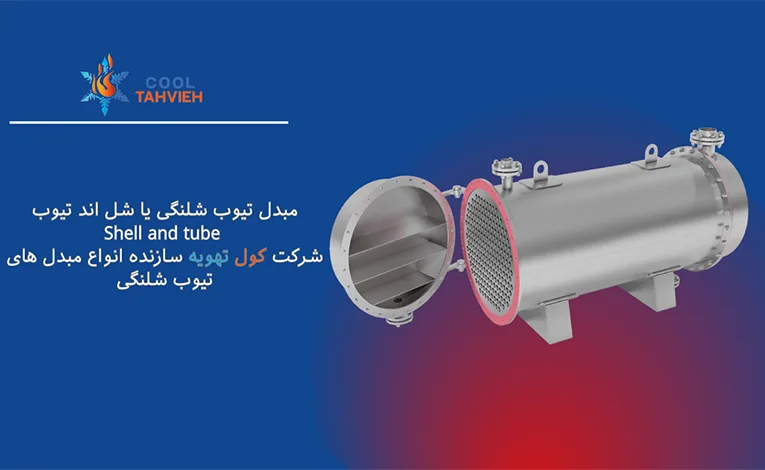

کاربردهای مبدل شل اند تیوب

مبدل‌های حرارتی تیوب شلنگی (Tube & Shell Heat Exchanger) یا همان مبدل‌های پوسته و لوله، کاربردهای وسیعی در صنایع مختلف دارند. در ادامه کاربردهای اصلی آن‌ها را بررسی می‌کنیم

• صنعت تهویه‌مطبوع و چیلرها

استفاده مبدل تیوب شلنگی در چیلرهای آب‌خنک و هوا خنک برای انتقال حرارت بین آب و مبرد.

کندانسورها و اواپراتورها اغلب از نوع تیوب شلنگی ساخته می‌شوند.

مناسب برای سیستم‌های HVAC بزرگ که نیاز به ظرفیت حرارتی بالا دارند.

• استفاده از مبدل پوسته و لوله در صنایع نیروگاهی

خنک‌کردن روغن و آب گرم‌کنندهٔ توربین‌ها.

انتقال حرارت بین بخار و آب یا روغن حرارتی.

استفاده در کندانسورهای بخار در نیروگاه‌ها.

• صنایع نفت و گاز و پتروشیمی

خنک‌کردن و گرم‌کردن فرآورده‌های نفتی و شیمیایی.

تبادل حرارت بین سیالات با فشار و دمای بالا.

کاربرد در واحدهای پالایشگاهی، پتروشیمی و خطوط انتقال نفت و گاز.

• صنایع غذایی و دارویی

پاستوریزاسیون و استریلیزاسیون مایعات مانند شیر، آب‌میوه و روغن‌های خوراکی.

کنترل دما در فرآیندهای حساس به گرما.

مناسب برای سیالات با ویسکوزیته بالا یا حاوی ذرات.

• صنایع شیمیایی و فراوری

واکنش‌های گرمازا یا گرماگیر که نیاز به کنترل دما دارند.

خنک‌کردن محلول‌های شیمیایی یا اسیدی و قلیایی.

مناسب برای سیالات خورنده با استفاده از متریال ضدخوردگی.

• صنایع دریایی و کشتی‌سازی

خنک‌کردن موتورهای کشتی با آب دریا.

مبدل‌های حرارتی آب خنک‌کننده دیزل‌ها و ژنراتورها.

کاربردهای مبدل تیوب شلنگی بر اساس نوع سیال و صنایع

در ادامه به بررسی انواع مبدل پوسته و لوله بر اساس نوع سیال و کاربرد می‌پردازیم:

کاتالوگ مبدل حرارتی پوسته و لوله

نکته: برای اینکه کاتالوگ انواع مبدل‌های تیوب شلنگی ساخت شرکت کول تهویه را مشاهده کنید، و یا برای خرید مبدل تیوب شلنگی به راهنمایی نیاز دارید می‌توانید با کارشناسان ما در ارتباط باشید.

در ادامه یک نمونه کاتالوگ اصلی از مبدل شل اند تیوب Shell & Tube Heat Exchangers– EKINEND آمده است برای مشاهده و دانلود از لینک زیر اقدام کنید:

کاتالوگ مبدل حرارتی شل اند تیوب

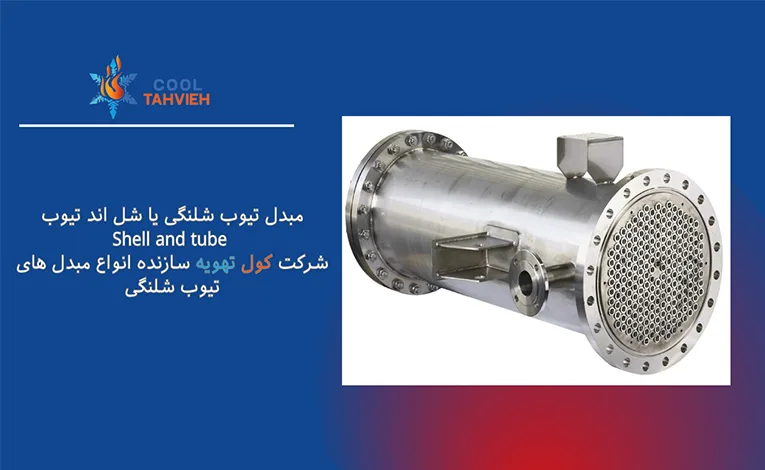

مشخصات فنی مبدل پوسته لوله

برای خرید مبدل پوسته لوله نیاز دارید تا یک‌سری مشخصات فنی در مورد مبدل تیوب شلنگی یا شل اند تیوب بدانید.

در ادامه مشخصات فنی یک نمونه از مبدل‌های حرارتی پوسته لوله را بررسی می‌کنیم:

• حداکثر دمای عملیاتی: تا ۳۵۰ درجه سانتی‌گراد
• استانداردهای طراحی: مطابق با ASME Code Section VIII Div 1 و 2، API 661، TEMA، DIN، EN 13445، PED 2014/68/AB و TSE

ساختار لوله‌ها:

• لوله‌های مستقیم یا U-bend برای انتقال حرارت
• لوله‌ها از جنس فولاد ضدزنگ یا آلیاژهای مقاوم به خوردگی

• پوسته: ساخته شده از لوله یا ورق خم‌شده
• بافل‌ها: برای هدایت جریان سیال درون پوسته و پشتیبانی از لوله‌ها

اتصالات:

• نازل‌ها برای ورودی و خروجی سیال درون پوسته
• نازل‌ها برای ورودی و خروجی سیال درون لوله‌ها

• فلنج‌ها: برای اتصال به سیستم‌های لوله‌کشی
• پایه‌ها: برای نصب مبدل بر روی هر نوع پایه

ویژگی‌های کلیدی

• عملکرد در فشارهای بالا: مناسب برای کاربردهایی با فشار و دمای بالا
• طراحی انعطاف‌پذیر و مقاوم: قابلیت طراحی برای شرایط عملیاتی مختلف
• مناسب برای صنایع مختلف: استفاده در ساخت و بازسازی چیلر و تهویه‌مطبوع، صنایع فولاد، نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع غذایی، دارویی، بهداشتی، کاغذسازی، چرم، نساجی، دریایی و نظامی
• طراحی سفارشی: امکان طراحی و ساخت بر اساس نیازهای خاص پروژه

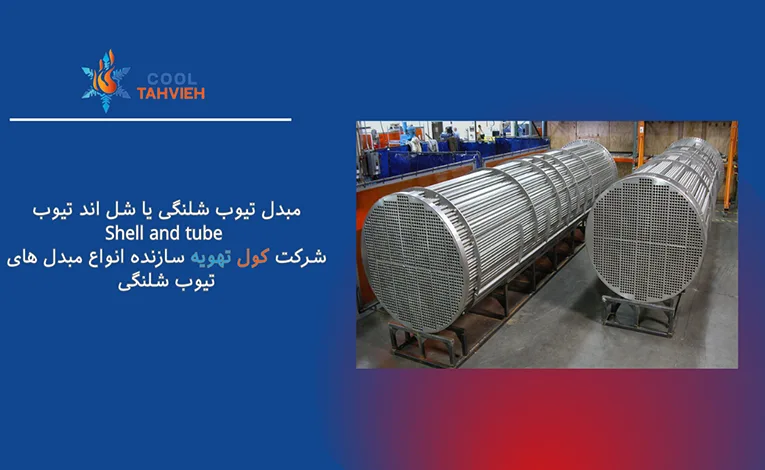

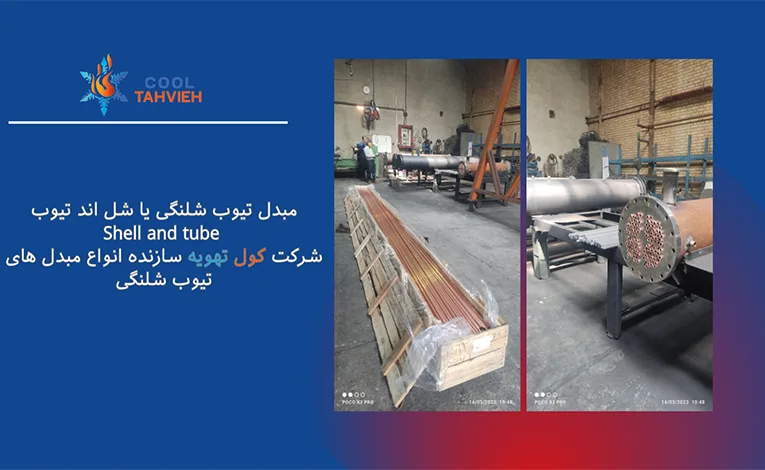

شرکت سازنده شل اند تیوب

شرکت کول تهویه، کول تهویه به‌عنوان یکی از برترین تولیدکنندگان مبدل حرارتی شل اند تیوب در ایران، با بهره‌گیری از تکنولوژی مدرن و مهندسی پیشرفته، انواع مبدل‌های شل اند تیوب را برای کاربردهای صنعتی و تجاری طراحی و تولید می‌کند. این مبدل‌ها به دلیل کارایی بالا در انتقال حرارت، مقاومت در برابر خوردگی و طول عمر بالا، در صنایع مختلف از جمله صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها و سیستم‌های تهویه‌مطبوع کاربرد گسترده دارند. کول تهویه با استفاده از مواد باکیفیت و استانداردهای بین‌المللی، مبدل‌هایی تولید می‌کند که ضمن کاهش هزینه‌های انرژی، عملکرد بهینه در شرایط فشار و دماهای مختلف ارائه می‌دهند. تیم فنی این شرکت باتجربه گسترده در طراحی سفارشی مبدل شل اند تیوب، قادر است محصولات را مطابق با نیازهای خاص مشتریان ارائه کند و از مشاوره تا نصب و راه‌اندازی کامل، خدمات جامعی ارائه دهد. همچنین، رعایت استانداردهای ایمنی و کیفیت، تضمین‌کننده عملکرد مطمئن مبدل‌های تولیدی کول تهویه در پروژه‌های صنعتی حساس است. با انتخاب کول تهویه به‌عنوان تأمین‌کننده مبدل حرارتی شل اند تیوب، مشتریان می‌توانند از محصولات بادوام، بازدهی بالا و خدمات پس از فروش حرفه‌ای بهره‌مند شوند و اطمینان داشته باشند که سیستم‌های حرارتی و سرمایشی آن‌ها با بالاترین کارایی فعالیت خواهند کرد. این شرکت با تمرکز بر نوآوری، کیفیت و رضایت مشتری، به یکی از مرجع‌های اصلی تولید مبدل شل اند تیوب در ایران تبدیل شده است.

برای خرید مبدل تیوب شلنگی می‌توانید به صورت آنلاین از طریق فروشگاه اینترنتی کول تهویه قیمت‌ها را مقایسه کنید و به راحتی خرید خود را تنها با چند کلیک انجام دهید.

قیمت مبدل شل اند تیوب

قیمت مبدل شل اند تیوب بر اساس مشخصات، ویژگی‌ها، نوع کاربرد و ظرفیت و مواد اولیه بسیار متفاوت است به‌طوری‌که ممکن است از بین 15.000.000 تومان تا 200.000.000 تومان متغیر باشد.

به این منظور لازم است برای اینکه قیمت دقیق مبدل شل اند تیوب یا قیمت مبدل تیوب شلنگی موردنظر خود را بدانید با همکاران ما در شرکت کول تهویه از طریق تماس و یا شبکه‌های اجتماعی در ارتباط باشید.

همچنین در فروشگاه اینترنتی کول تهویه می‌توانید قیمت برخی نمونه‌های ساخته شده مبدل شل اند تیوب کول تهویه را ببینید و مقایسه کنید.

خرید مبدل حرارتی پوسته و لوله

اگر به دنبال خرید مبدل تیوب شلنگی باکیفیت بالا و قیمت مناسب هستید، کول تهویه بهترین گزینه برای شماست. این شرکت با سال‌ها تجربه در تولید و عرضه مبدل‌های شل اند تیوب، محصولاتی ارائه می‌دهد که از مواد مقاوم، طراحی دقیق و عملکرد بهینه در شرایط دمایی و فشاری متنوع برخوردار هستند. خرید از کول تهویه به شما این اطمینان را می‌دهد که مبدل حرارتی شما طول عمر بالا، انتقال حرارت بهینه و بازدهی انرژی مناسب خواهد داشت. در فروشگاه آنلاین کول تهویه می‌توانید انواع مبدل تیوب شلنگی صنعتی و تجاری را مشاهده و با مشخصات کامل فنی مقایسه کنید و محصول مناسب نیاز خود را به‌راحتی سفارش دهید. علاوه بر این، تیم فنی کول تهویه آماده ارائه مشاوره تخصصی قبل از خرید و راهنمایی در انتخاب مبدل مناسب برای پروژه شماست، تا بهترین عملکرد و صرفه‌جویی انرژی را تجربه کنید. با خرید از فروشگاه کول تهویه، نه‌تنها محصولی با استانداردهای بین‌المللی دریافت می‌کنید، بلکه از خدمات پس از فروش، نصب و راه‌اندازی حرفه‌ای نیز بهره‌مند خواهید شد. همین حالا به صفحه فروشگاه ما سر بزنید و مبدل تیوب شلنگی موردنیاز خود را با چند کلیک سفارش دهید تا سیستم‌های حرارتی و سرمایشی شما با بالاترین کارایی و ایمنی کار کنند و تجربه خریدی سریع، مطمئن و حرفه‌ای داشته باشید.

نتیجه‌گیری

مبدل حرارتی پوسته و لوله یا شل اند تیوب یکی از پرکاربردترین و بادوام‌ترین انواع مبدل‌های حرارتی در صنعت تهویه و صنایع مختلف است. این مبدل با ساختار ساده، امکان تعمیر و بازسازی، و قابلیت انتقال حرارت بالا، گزینه‌ای ایدئال برای چیلرها، نیروگاه‌ها، پتروشیمی‌ها، صنایع غذایی و دریایی به شمار می‌رود. باتوجه‌به مزایای طول عمر بالا و انعطاف‌پذیری در طراحی، مبدل شل اند تیوب نه‌تنها راندمان حرارتی مناسبی ارائه می‌دهد؛ بلکه هزینه‌های نگهداری و خرابی سیستم را نیز کاهش می‌دهد. انتخاب مبدل‌های باکیفیت مانند محصولات کول تهویه، که یکی از شرکت های سازنده مبدل تیوب شلنگی در تهران است، تضمینی برای عملکرد بهینه و پایدار سیستم‌های حرارتی و سرمایشی در شرایط عملیاتی مختلف خواهد بود.
